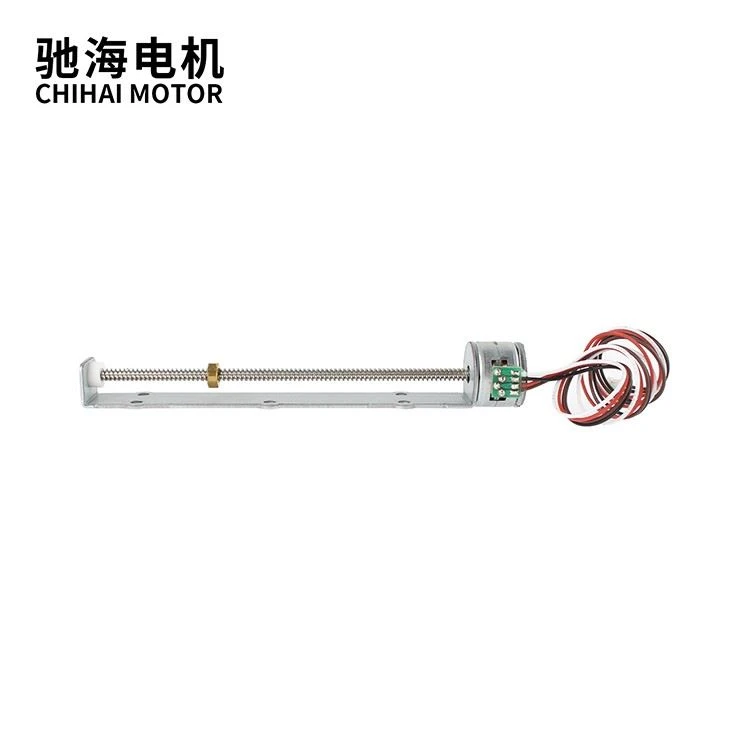

SM15103 Stepper Linear Actuator (T-Screw Drive)
Описание продукта:
| Бренд | Chihai Motor |
| Тип продукта | CHS-SM15103 Stepper Linearcator (T-Screw Drive) |
| Внешний диаметр | 10,2 ммх13,1 ммх99,8 мм |
| Спецификации винта | Тип: TR3 Trapezoidal Vint Lead: 2,0 мм |
| Ездить на пути | Два фаза четыре проволочного привода |
| Напряжение | DC 9V |
| Масса | Около 24 г |
| Проводка | A- (красный) a+(белый) b- (черный) b+(коричневый) |
| Приложение |
Микро -скользящий стол, Micro 3D -принтер, Микроэнцевральная машина, Микро интеллектуальное оборудование |
Оподность гайков: Metal Guide (обеспечивает стабильную линейную трансмиссию)
TR3 Trapezoidal Vint Nud: TR3 Соответствующая бронзовая гайка, свинец: 2,0 мм
Управление: шаговый двигатель:
Преобразует электрические импульсы в точное угловое смещение для интеллектуального контроля
Подробные изображения:
Технические характеристики:
| Электрическая характеристика | |
| Модель: CHS-SM15103 Stepper Linear Motor | |
| Оцененное напряжение | 9 В ДК (Драйвер IC: L6219) |
| Ток на фазу | 600 мА/фаза |
| Сопротивление катушки | 15 ± 10% Ом/Фаза (градуля 20 центов) |
| Нет . фаз | 2 фазы |
| Шаг угол | 18 градусов / шаг |
| Метод возбуждения | 2-2 фазы возбуждения |
| Режим привода | Биполярное привод |
| Выдвижение | Более 400 г на 500pps |
| Максимальная частота отклика | Более 1200 частей |
| Максимальная начальная частота | Класс E для катушек |
| Изоляционная класс | Класс E для катушек |
| Сила изоляции | 100 В переменного тока на одну секунду |
| Устойчивость к инсулу | 50 мОм DC 500 В |
| Диапазон рабочей температуры | -0 ~ +55 степень |
| Температура поверхности двигателя | 80 градусов или меньше |
горячая этикетка : SM15103 Шаповый линейный привод (T-Screw Drive), Китай, производители, заводские, индивидуальные, оптовые, объемные, в запасе
You Might Also Like
GM15BY Шагая без щеткой двигатель
M3 16,8 мм резьбовой вал шаговый двигатель для робота
Микро шаговый двигатель 10BY с червячной коробкой пе...

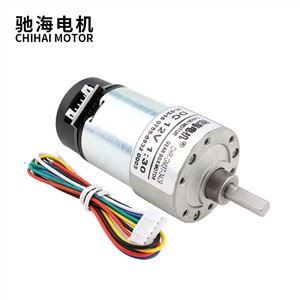

Редукторный кодирующий двигатель 11PPR 3429 диаметро...
