Что такое мини-двигатель постоянного тока?





Мини-двигатель постоянного тока, также известный как малый двигатель постоянного тока, представляет собой небольшой электродвигатель, который использует постоянный ток (DC) для создания механической силы. Эти двигатели компактны и находят применение в широком спектре устройств и систем.


Преимущества нашего мини-двигателя постоянного тока

Компактный размер

Двигатели постоянного тока идеально подходят для применений с ограниченным пространством благодаря своим компактным размерам.


Эффективность

Передача постоянного тока и эффективная конструкция способствуют высокой эффективности преобразования энергии.


Контроль скорости

Точный контроль скорости достигается за счет регулирования напряжения, что позволяет адаптировать их к различным задачам.


Быстрый старт и остановка

Эти двигатели имеют быстрое время отклика, что делает их пригодными для применений, требующих быстрого изменения движения.


Надежность

Благодаря меньшему количеству движущихся частей и упрощенной конструкции небольшие двигатели постоянного тока, как правило, имеют более длительный срок службы и сокращают потребности в техническом обслуживании.





Принципы проектирования миниатюрных двигателей постоянного тока

В основе каждого небольшого двигателя постоянного тока лежит ряд важных конструктивных элементов, которые способствуют его эффективности, точности и надежности:

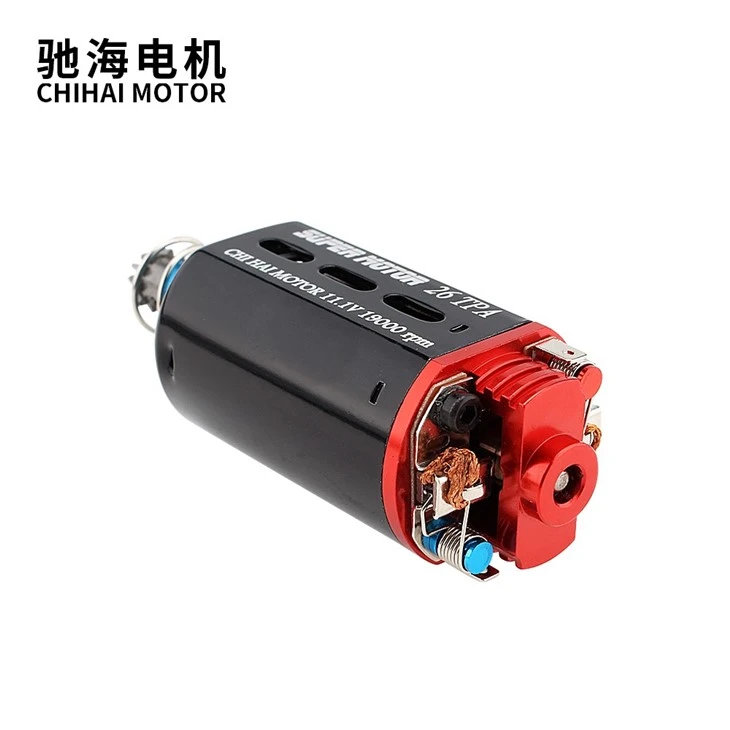

CHF-480WA HIGH Torque Motor

Якорь и коммутатор

Якорь, основной компонент, содержит обмотки, которые взаимодействуют с магнитными полями. Коллектор и щетки облегчают протекание тока, обеспечивая непрерывное вращение.

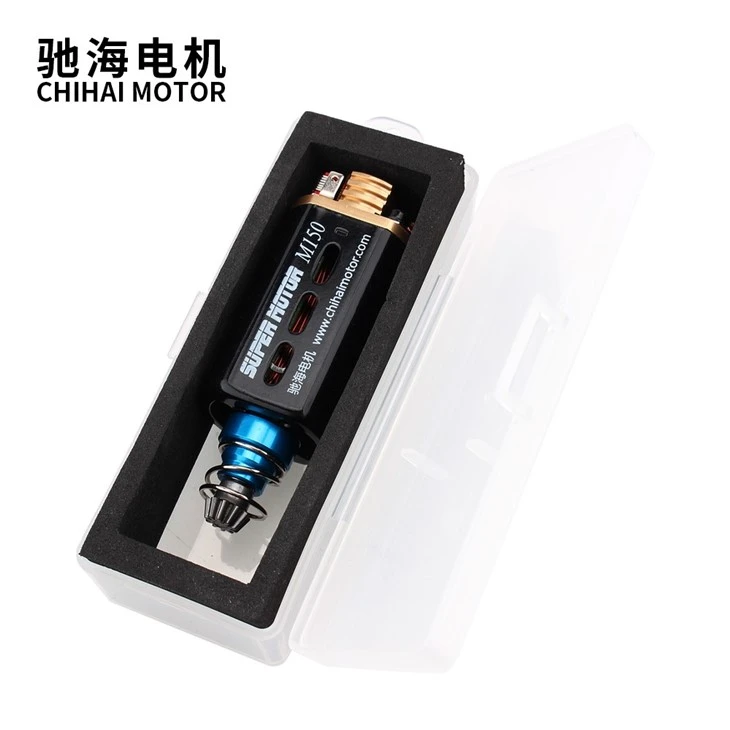

480 Medium Speed High Torque Shaft Motor

Постоянные магниты

Эти магниты создают статическое магнитное поле, внутри которого вращается якорь, создавая движение при взаимодействии магнитных полей.

480 Medium Speed High Torque Shaft Motor

Кисти и держатели кистей

Щетки поддерживают электрический контакт с вращающимся коллектором, обеспечивая передачу электрической энергии якорю.

480 Medium Speed High Torque Shaft Motor

Корпуса и подшипники

Корпус корпуса защищает внутренние компоненты двигателя, а высококачественные подшипники обеспечивают плавное вращение и снижение трения.


Типы мини-двигателей постоянного тока



Двигатели постоянного тока делятся на две категории в зависимости от того, используются ли в них щетки и коммутаторы: коллекторные двигатели постоянного тока и бесщеточные двигатели постоянного тока.
GM25-BK370 Hall Encoder DC Gear Motor

Матовые двигатели постоянного тока



Коллекторные двигатели постоянного тока работают при прямом подключении к источнику электроэнергии постоянного тока. Их можно разделить на следующие два типа в зависимости от того, используют ли они постоянные или электромагниты.



1) Двигатель постоянного тока с щеткой на постоянном магните

Это наиболее распространенная форма электродвигателя, используемая во всем мире, включая двигатели, используемые в моделях и вспомогательных двигателях автомобилей. В зависимости от конфигурации якоря их подразделяют на щелевые, безпазовые и бессердечниковые.



2)Электромагнитный двигатель постоянного тока

Эти типы двигателей используют электромагниты для создания магнитного потока. Далее они делятся на двигатели с распределенной обмоткой, с последовательной обмоткой и с раздельным возбуждением в зависимости от того, как сконфигурировано электрическое соединение между обмоткой возбуждения и обмоткой якоря. Эта конфигурация используется для двигателей средней и высокой мощности.

Бесщеточные двигатели постоянного тока



Бесщеточные двигатели постоянного тока требуют схемы привода и работают, подавая соответствующий ток через статические обмотки в зависимости от обнаруженной ориентации магнитных полюсов ротора. Поскольку их обмотки остаются статичными, бесщеточные двигатели постоянного тока не требуют щеток и коммутатора. Они делятся на следующие типы в зависимости от способа крепления постоянных магнитов к ротору.



1)Поверхностный постоянный магнит (СПМ)

Постоянные магниты прикреплены к внешней окружности ротора.

2)Внутренний постоянный магнит (IPM)

Постоянные магниты встроены во внутреннюю часть ротора.

480WA-ATM High Torque Low Speed Motor

Применение мини-двигателя постоянного тока









В домашних условиях небольшие двигатели постоянного тока используются в инструментах, игрушках и различной бытовой технике. В розничной торговле двигатели постоянного тока применяются в конвейерах и поворотных кругах, тогда как в промышленности крупные двигатели постоянного тока также используются в целях торможения и реверса. Вот еще несколько конкретных применений двигателей постоянного тока:

productcate-750-768

Двигатели постоянного тока для вентиляторов

Хотя в вентиляторах традиционно используются двигатели переменного тока, на рынке появляется все больше потолочных вентиляторов с двигателями постоянного тока. Эти вентиляторы набирают популярность, поскольку благодаря своему принципу работы они гораздо более экономичны, чем их аналоги переменного тока.
Двигатели постоянного тока используют магнитные поля для преобразования электрической энергии в механическую, а с помощью бесщеточных двигателей потолочные вентиляторы с двигателями постоянного тока могут работать от стандартной бытовой электроэнергии переменного тока. Единственным реальным недостатком вентилятора с двигателем постоянного тока является его стоимость, но экономия энергии легко компенсирует это.

Двигатели постоянного тока для насосов

Гидравлические насосы являются важным промышленным инструментом, который используется практически во всех отраслях, включая строительство, горнодобывающую промышленность, производство и сталелитейную промышленность. Для питания этих насосов используются двигатели постоянного тока, поскольку они легко регулируют скорость и превосходно реагируют на движение.
Как и потолочные вентиляторы, насосы постоянного тока также выиграли от разработки более дешевых бесщеточных двигателей постоянного тока, которые гораздо проще обслуживать в таких крупных промышленных масштабах.

Двигатели постоянного тока для игрушек

Двигатели постоянного тока для игрушек — популярный выбор среди производителей и любителей. Эти «игрушечные моторы» часто используются в детских игрушках, таких как автомобили с дистанционным управлением и модели поездов. Небольшие двигатели постоянного тока хорошо подходят для этой цели, поскольку они просты в использовании и чрезвычайно прочны.
Широкий выбор напряжений для двигателей постоянного тока означает, что их можно использовать для игрушек, которым требуются разные скорости и типы движения, а также для игрушек, которым нужен двигатель постоянного тока с контроллером.

Двигатели постоянного тока для электромобилей

Хотя в электромобилях используются различные типы двигателей, двигатели постоянного тока для электромобилей широко используются из-за их энергоэффективности и долговечности.



Помимо профессиональных производителей, многие любители и производители комплектных автомобилей предпочитают большие двигатели постоянного тока из-за их более высокого пускового момента, особенно двигатели с последовательной обмоткой, а также их регулируемую скорость с помощью входного напряжения.

Двигатели постоянного тока для роботов

«Робот» — это широкий термин, но для многих любителей и инженеров робот — это любое электромеханическое устройство, предназначенное для решения конкретной задачи. Двигатели постоянного тока для роботов используются для «приведения в действие» чего-либо, например гусениц, манипуляторов или камер. Этот двигатель особенно популярен по нескольким причинам.



Двигатели постоянного тока особенно удобны, поскольку имеют высокий крутящий момент и эффективность, что делает их идеально подходящими для робототехники.

Двигатели постоянного тока для велосипедов

Электрические велосипеды популярны, потому что они не требуют лицензии, если максимальная скорость составляет менее 20 миль в час. Чтобы обеспечить необходимый уровень мощности и крутящий момент, в электрических велосипедах обычно используются бесщеточные двигатели постоянного тока.



В электрических велосипедах используется компактный двигатель постоянного тока, встроенный в ступицу заднего или переднего колеса или установленный в центре велосипеда и соединенный со звездочкой педали.


Как проверить мини-двигатель постоянного тока?
Отсоедините двигатель от источника питания и подготовьте концы проводов для диагностики.

С помощью отвертки снимите установочные винты с проводных соединений, идущих между двигателем и аккумулятором. После снятия отсоедините провода, чтобы двигатель не мог получать питание.



При необходимости оголите концы проводов, чтобы их можно было использовать для завершения тестовой цепи.

Отсоедините двигатель от корпуса машины.

Извлеките двигатель постоянного тока из корпуса машины, чтобы ротор мог свободно перемещаться во время диагностики. В зависимости от типа двигателя у вас будут либо метрические болты, либо болты SAE, поэтому убедитесь, что у вас есть подходящие инструменты для работы.

Подготовьте вольт-омметр к проверке.

Установите вольт-омметр на значение сопротивления. Подключите красный провод вольт-омметра к точке сопротивления, а черный провод к точке заземления. Прикрепите выводы зажима типа «крокодил» к проводам питания каждого двигателя. Соедините два провода вместе и убедитесь, что вольт-омметр показывает нулевое сопротивление.

Запустить тест

Проверка двигателя постоянного тока на наличие дефектов. Прикоснитесь к оголенным проводам двигателя проводами вольт-омметра. Черное переходит в черное, а красное переходит в красное. Теперь прочитайте экран и определите результаты:


1) От 10 до 100 Ом: это диапазон низкого сопротивления, который указывает на то, что с двигателем все в порядке.
2) Бесконечное сопротивление: это означает, что имеется обрыв цепи и требуется дальнейшее тестирование.

Поверните концевой вал двигателя и запишите новые показания.

Медленно вращайте вал двигателя. Если показания счетчика изменяются при движении вала, двигатель исправен, но проблема в цепи. Если показания счетчика по-прежнему показывают обрыв цепи, проблема с двигателем. В большинстве случаев вы обнаружите одну из трех проблем:


1) Короткое замыкание на землю
2) Плохие проводящие втулки
3)Вышел из строя коммутатор.

Проверка на замыкание на землю

Найдите металлическую часть двигателя рамы и прикрепите к ней черный зажим «крокодил». Если счетчик показывает обрыв цепи, значит, имеется короткое замыкание на землю.

Снимите и осмотрите втулки

Найдите втулки двигателя под пластиковыми торцевыми крышками на другой стороне приводного вала. С помощью отвертки снимите втулки и затем осмотрите их.



Ищите трещины или разрывы на поверхности втулок. Там, где втулки прилегают к коммутатору, должна быть плавная кривая. Если вы не обнаружите никаких дефектов, проблема обычно в коммутаторе.

Снимите и осмотрите коммутатор

Удалите два винта, которые проходят по всей длине двигателя, и снимите заднюю торцевую крышку. Осмотрите пластины, составляющие узел коммутатора.



Вы должны увидеть отверстие между каждой пластиной, никаких оборванных проводов или обгоревшего лака. Если вы обнаружите что-нибудь еще, коммутатор вышел из строя, и вам придется заменить поврежденные детали.


Описание продукции



Разница между двигателями переменного и постоянного тока чрезвычайно важна не только с точки зрения экспертизы, но и для различных проектов и практических демонстраций. Зная различия в двигателях переменного и постоянного тока, можно легко выбрать подходящий для конкретной демонстрации. Для тех, кто хочет стать инженером, эта тема имеет чрезвычайно важное значение.









Сл. Нет. Дифференциация собственности Двигатель переменного тока Двигатель постоянного тока
1 Определение Двигатель переменного тока можно определить как электродвигатель, приводимый в движение переменным током (AC). Двигатель постоянного тока также представляет собой вращающийся электродвигатель, который преобразует постоянный ток (энергию постоянного тока) в механическую энергию.
2 Типы Двигатели переменного тока в основном бывают двух типов – синхронные двигатели переменного тока и асинхронные двигатели. Двигатели постоянного тока также в основном бывают двух типов – двигатели постоянного тока с щетками и двигатели постоянного тока без щеток.
3 Токовый вход Двигатели переменного тока работают только тогда, когда на входе подается переменный ток. Двигатели постоянного тока будут работать только при наличии источника постоянного тока. В случае двигателя постоянного тока двигатель может работать от источника переменного тока. Но в случае шунтовых двигателей двигатель никогда не работает от источника переменного тока.
4 Коммутаторы и щетки В двигателях переменного тока коллекторы и щетки отсутствуют. В двигателях постоянного тока присутствуют коллекторы и угольные щетки.
5 Фазы входного питания Двигатели переменного тока могут работать как от однофазного, так и от трехфазного источника питания. Двигатели постоянного тока могут работать только от однофазного питания.
6 Запуск двигателя Трехфазный двигатель переменного тока является самозапускающимся, но для однофазного двигателя переменного тока требуется пусковой механизм. Двигатели постоянного тока по своей природе всегда являются самозапускающимися.
7 Характеристики арматуры В двигателях переменного тока якорь неподвижен, а магнитное поле вращается. В двигателях постоянного тока якорь вращается, а магнитное поле остается постоянным.
8 Входные клеммы В двигателях переменного тока имеются три входные клеммы (RYB). В двигателях постоянного тока имеются две входные клеммы (положительная и отрицательная).
9 Контроль скорости Скорость двигателя переменного тока можно изменить, изменяя частоту. В случае двигателей постоянного тока скорость можно регулировать путем изменения тока обмотки якоря.
10 Изменение нагрузки Двигатели переменного тока медленно реагируют на изменение нагрузки. Двигатели постоянного тока быстро реагируют на изменение нагрузки.
11 Ожидаемая продолжительность жизни Поскольку двигатели переменного тока не имеют щеток и коммутаторов, они очень прочны и имеют большой срок службы. Щетки и коммутаторы в двигателях постоянного тока ограничивают скорость и сокращают срок службы двигателя.
12 Эффективность Из-за потерь индукционного тока и проскальзывания двигателя эффективность двигателя переменного тока снижается. КПД двигателя постоянного тока высок, поскольку отсутствуют потери скольжения и индукционного тока.
13 Обслуживание Двигатели переменного тока требуют меньшего обслуживания, поскольку щетки и коммутаторы отсутствуют. Двигатели постоянного тока требуют чрезмерного обслуживания из-за наличия щеток и коллекторов.
14 Приложения Двигатели переменного тока необходимы там, где требуется высокая скорость и переменный крутящий момент. Двигатели постоянного тока необходимы там, где требуется переменная скорость и высокий крутящий момент.
15 Практическое использование В основном они используются на крупных производствах. Чаще всего они используются в мелкой бытовой технике.




Наши сертификаты и мотор для страйкбола

productcate-800-572

productcate-750-672
productcate-750-618
productcate-750-673
productcate-750-724
Часто задаваемые вопросы о мини-двигателе постоянного тока

Вопрос: Что такое мини-двигатель постоянного тока?

Ответ: Двигатель постоянного тока (DC) — это тип электрической машины, которая преобразует электрическую энергию в механическую. Двигатели постоянного тока получают электроэнергию посредством постоянного тока и преобразуют эту энергию в механическое вращение.
Двигатели постоянного тока используют магнитные поля, возникающие в результате генерируемых электрических токов, которые приводят в движение ротор, закрепленный на выходном валу. Выходной крутящий момент и скорость зависят как от электрической входной мощности, так и от конструкции двигателя.

Вопрос: Как работают двигатели постоянного тока?

Ответ: Двигатели постоянного тока состоят из двух ключевых компонентов: статора и якоря. Статор — это неподвижная часть двигателя, а якорь вращается. В двигателе постоянного тока статор создает вращающееся магнитное поле, которое приводит во вращение якорь.

В простом двигателе постоянного тока используется стационарный набор магнитов в статоре и катушка с проволокой, по которой проходит ток, для создания электромагнитного поля, ориентированного по центру катушки. Одна или несколько обмоток изолированного провода наматываются на сердечник двигателя для концентрации магнитного поля.

Обмотки изолированного провода соединены с коммутатором (поворотным электрическим переключателем), который подает электрический ток на обмотки. Коллектор позволяет по очереди подавать питание на каждую катушку якоря, создавая постоянную вращающую силу (известную как крутящий момент).

Когда катушки последовательно включаются и выключаются, создается вращающееся магнитное поле, которое взаимодействует с различными полями неподвижных магнитов в статоре, создавая крутящий момент, который заставляет его вращаться. Эти ключевые принципы работы двигателей постоянного тока позволяют им преобразовывать электрическую энергию постоянного тока в механическую энергию посредством вращательного движения, которую затем можно использовать для приведения в движение объектов.

Вопрос: Кто изобрел двигатель постоянного тока?

Ответ: Это удивительное электрическое оборудование во многом произвело революцию в нашей жизни, но кто изобрел двигатель постоянного тока? Как и в случае со всеми крупными инновациями, существует множество людей, которые сыграли свою роль в разработке подобных механизмов.

В США Томас Давенпорт широко известен как изобретатель первого электродвигателя, и, несомненно, он был первым, кто запатентовал пригодный к использованию электродвигатель в 1837 году. Однако Давенпорт не был первым человеком, создавшим электродвигатель с различными изобретатели в Европе уже разработали более мощные версии к тому времени, когда Давенпорт подал патент.

В 1834 году Мориц Якоби представил двигатель, который был в три раза мощнее того, который позже запатентовал Давенпорт, а Сибрандус Стратинг и Кристофер Беккер были первыми, кто продемонстрировал практическое применение электродвигателя, запустив в 1835 году небольшую модель автомобиля. .

Первый практический двигатель постоянного тока был изобретен несколько лет спустя, в 1886 году, Фрэнком Джулианом Спрэгом, чье изобретение привело к созданию первой троллейбусной системы с электроприводом в 1887 году и первого электрического лифта в 1892 году. Двигатель постоянного тока Спрэга стал чрезвычайно важным достижением, приведшим к созданию разнообразие приложений, которые изменят лицо промышленности и производства.

Вопрос: Каково использование мини-двигателя?

A: Использование малых/мини-двигателей включает в себя множество приложений, таких как проектирование образцов проектов мини-двигателей, проигрывателей CD/DVD, жестких дисков, вентиляторов, насосов, кофемашин, роботов-пылесосов, фенов, миксеров, хлеборезок и шпиндельных приводов внутри. модифицируемые или изменяемые скоростные приложения.

Вопрос: Для каких целей можно использовать двигатель постоянного тока?

Ответ: Основные области применения двигателей постоянного тока: лифты, сталелитейные заводы, прокатные станы, локомотивы и экскаваторы. Как и другие вращающиеся машины, двигатели постоянного тока возникают в результате взаимодействия двух магнитов. Взаимодействие лучше всего понимать как отталкивание одноименных полюсов (северные полюса отталкивают северные полюса, южные полюса отталкивают южные полюса).

Вопрос: Где в повседневной жизни используются небольшие двигатели постоянного тока?

Ответ: В домашних условиях небольшие двигатели постоянного тока используются в инструментах, игрушках и различной бытовой технике. В розничной торговле двигатели постоянного тока применяются в конвейерах и поворотных кругах, тогда как в промышленности крупные двигатели постоянного тока также используются в целях торможения и реверса.

Вопрос: Могу ли я подключить мини-двигатель постоянного тока непосредственно к аккумулятору?

О: Да, это будет гораздо приятнее, чем если вы включите его в розетку. Розетка, скорее всего, переменного тока, а все батареи постоянного тока. Если двигатель и аккумулятор рассчитаны на одинаковое напряжение и аккумулятор имеет достаточную емкость для питания нагрузки двигателя, проблем нет.

Вопрос: Каково напряжение мини-двигателя постоянного тока?

A: Для мини-двигателей постоянного тока рабочее напряжение варьируется от 1,5 до 100 В. Общие двигатели включают мини-двигатель постоянного тока 3 В, мини-двигатель постоянного тока 6 В и миниатюрный двигатель постоянного тока 12 В. При более высоких напряжениях электроника обычно более эффективна для работы двигателей.

Вопрос: Какой тип двигателя используется в маленьких игрушках?

A: Маленький игрушечный двигатель 3-6В постоянного тока — это небольшой двигатель, который обычно используется в игрушках или робототехнических проектах в качестве базового двигателя с питанием 5 В. Этот мотор популярен среди детей, поскольку он используется во всех беговых игрушках, таких как автомобиль, грузовик, бульдозер и т. д.

Вопрос: Как долго небольшой двигатель постоянного тока может работать непрерывно?

Ответ: Время непрерывной работы двигателя постоянного тока зависит от различных факторов, таких как его размер, номинальная мощность, конструкция, температура, нагрузка и система охлаждения. В целом, большинство двигателей постоянного тока могут работать непрерывно от нескольких часов до нескольких тысяч часов, в зависимости от их характеристик и условий эксплуатации.

Вопрос: Как долго работают небольшие двигатели постоянного тока?

О: Общий срок службы двигателей постоянного тока составляет от 20 000 до 100 000 часов. Некоторые производители высококачественных двигателей будут использовать соответствующие технологии, позволяющие продлить срок службы двигателей постоянного тока, такие как безмасляная смазка, герметичные подшипники, защита от перегрева и значительно увеличенный срок службы коммутатора.

Вопрос: Как быстро вращается небольшой двигатель постоянного тока?

A: Органы управления постоянным током регулируют скорость, изменяя напряжение, подаваемое на двигатель (это отличается от элементов управления двигателем переменного тока, которые регулируют частоту сети в соответствии с двигателем). Типичные скорости холостого хода или синхронные скорости для двигателя переменного тока малой мощности составляют 1800 или 3600 об/мин, а для двигателей постоянного тока малой мощности — 1000-5000 об/мин.

Вопрос: Какой крутящий момент имеет небольшой двигатель постоянного тока?

О: Мы предлагаем различные редукторы и энкодеры. Небольшие двигатели постоянного тока Portescap могут развивать крутящий момент в диапазоне от 0,36 до 160 мНм в непрерывном режиме и от 2,5 до 1487 мНм в прерывистом режиме.

Вопрос: Могу ли я запустить двигатель постоянного тока 12 В от напряжения 5 В?

A: Органы управления постоянным током регулируют скорость, изменяя напряжение, подаваемое на двигатель (это отличается от элементов управления двигателем переменного тока, которые регулируют частоту сети в соответствии с двигателем). Типичные скорости холостого хода или синхронные скорости для двигателя переменного тока малой мощности составляют 1800 или 3600 об/мин, а для двигателей постоянного тока малой мощности — 1000-5000 об/мин.

Вопрос: Как быстро вращается небольшой двигатель постоянного тока?

О: Наверное, нет. Двигатель не будет иметь большого крутящего момента, если таковой имеется. В зависимости от размера двигателя потребляемый ток будет увеличиваться и, вероятно, будет больше, чем может обеспечить зарядное устройство. 5 В постоянного тока составляет менее 1/2 ожидаемого напряжения привода 12 В постоянного тока.

Вопрос: Двигатели постоянного тока дорогие?

Ответ: Двигатели постоянного тока обычно стоят значительно дороже, чем двигатели переменного тока, из-за более высоких производственных затрат. Кроме того, поскольку асинхронные двигатели переменного тока широко распространены, экономия на масштабе способствует их относительно более низкой цене. Это означает, что двигатели переменного тока используются в большинстве крупномасштабных промышленных приложений, тогда как двигатели постоянного тока используются в небольших приложениях, требующих точного управления скоростью, таких как робототехника.
