42byg -4238 бесщеточный шаговый двигатель DC12V
Описание продукта:
| Бренд | Chihai Motor |
| Модель | Chs -42 byg -4238 бесщеточный шаговый двигатель |
| Длина вала | 15,5 мм |
| Диаметр вала | Φ5 мм |
| Напряжение | DC 12V |
| Шаг угол | 7,5 градуса шага угол |
| Фазовое сопротивление | 10 Ом/Фаза |
| Спецификация проводки | PH 2.0-5 головка клемма |
| Масса | Около 192 г |
| Приложение |
Интеллектуальный робот, умный манипулятор, Интеллектуальная мебель интеллектуальная система фокусировки, миниатюрная голова и т. Д. |
D вал:
Более удобная установка, нелегкая для сохранения времени установки
Бесстраночный 2- phase 4- вход с шаговым двигателем провода
Чистая медная проволочная обмотка:
Часть ротора принимает чистую медную группу, небольшое сопротивление, сильная электрическая проводимость, большой крутящий момент,
Подробные изображения:
Технические характеристики:
| Модель: chs -42 byg -4238 бесщеточный ступенчатый двигатель | |
| Напряжение: DC 12V (Драйвер IC: L6219) | |
| Нет . фаз | 2 фаза 4Wire |
| Соотношение | 1: 50 |
| Рекомендуемый диапазон частот вождения | 300 ~ 600pps |
| Шаг угол | 0,15 градуса |
| 1000pps Speed (RPM) | 600 PPS Speed 15 об / мин |
| Фазовый ток | 500 мА/фаза |
| Фазовое сопротивление | 10 Ом ± 7% Ом / Фаза |
| Вытащите крутящий момент (kgf . cm) | Рекомендуется для нагрузок менее или равных 4,0 кг · см, а операция стойла запрещена |
| Максимальная начальная частота | Более 400 человек |
| Максимальная частота | Более 300 частей |
| Электрическая характеристика | |
| Модель: chs -42 byg -4238 бесщеточный ступенчатый двигатель | |
| Оцененное напряжение | 12 V DC (Драйвер IC: L6219) |
| Ток на фазу | 500 мА / фаза |
| Сопротивление катушки | 10 ± 7% Ом / Фаза (20 градусов) |
| Нет . фаз | 2 фазы |
| Шаг угол | 7,5 градуса / шаг |
| Возбуждение меня | 2 фазы возбуждения |
| Режим привода | Биполярное привод |
| Крутящий момент | Более 500 GF-CM при 200 pps |
| Выталкивание крутящего момента | Более 250 GF-CM при 500 pps |
| Максимальная частота отклика | Более 400 человек |
| Максимальная начальная частота | Более 300 частей |
| Изоляция Cl Ass | Класс E для катушек |
| Сила изоляции | 100 В переменного тока на одну секунду |
| Устойчивость к изоляции | 50 МОм DC 500 В. |
| Диапазон рабочей температуры | -0 ~ +55 степень (роса не должна падать) |
горячая этикетка : 42Byg -4238 бесщеточный шаговый мотор DC12V, Китай, производители, завод, индивидуальные, оптовые, объемные, в складе
You Might Also Like
Шаговый вторичный двигатель с регулируемой скоростью...
Резьбовой вал M3 20 мм, шаговый двигатель 15BY
M3 16,8 мм резьбовой вал шаговый двигатель для робота
3 PPR 12 В 2-фазный 4-проводной 15BY шаговый кодирую...
3,7 В постоянного тока с высоким крутящим моментом 2...

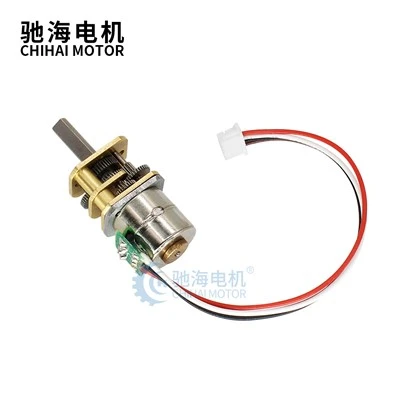

Бесщеточный шаговый двигатель GW12
