15BY Микро шаговый двигатель M3 Ось винта
Вес: около 14 г
Угол шага: 18 градусов/50
Описание товара
Тип продукта: | CHS-Шаговый двигатель постоянного тока GM12-15BY |
Длина вала: | 33,6 мм (пакетная настройка) |
Диаметр вала: | M3 Резьба на валу (пакетная настройка) |
Напряжение: | 5-12 В постоянного тока |
Масса: | Около 14 г |
Угол шага: | 18 градусов / 50 |
фазовое сопротивление: | 30 Ω/Phase |
Заявление: | Смарт-палка для селфи, смарт-держатель для камеры, Интеллектуальный угол камеры робота, интеллектуальный микроробот и т. д. |

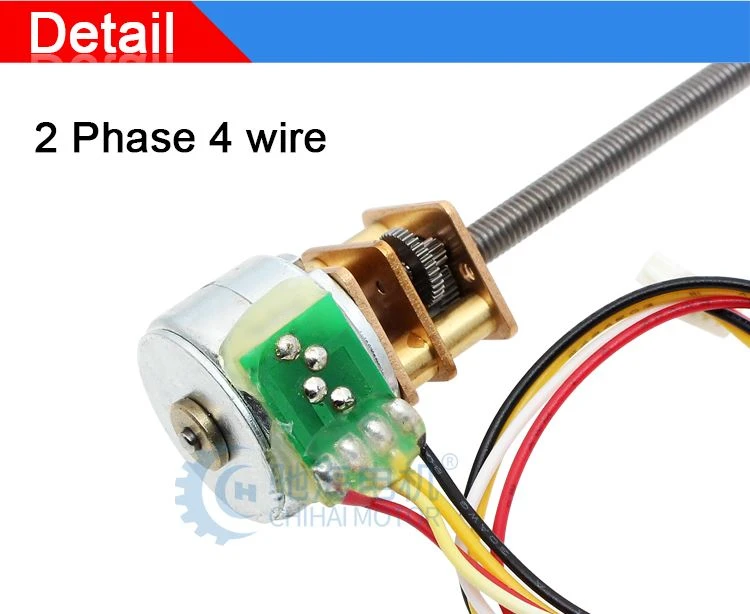

Подробные изображения
Входные параметры шагового двигателя
Название моделиМОДЕЛЬ:CHS-15BY-M3015 | |||
Номинальное напряжение | 5 В постоянного тока (ДРАЙВЕР IC:16219) | ТОК НА ФАЗУ | 160 мА/ФАЗ |
СОПРОТИВЛЕНИЕ КАТУШКИ | 30±7 percent ohm / PHASE | КОЛ-ВО ФАЗ | 2 ФАЗЫ |
УГОЛ ШАГА | 18 градусов / ШАГ | МЕТОД ВОЗБУЖДЕНИЯ | 2 ФАЗЫ ВОЗБУЖДЕНИЯ |
РЕЖИМ ВОЖДЕНИЯ | БИПОЛЯРНЫЙ ПРИВОД | ИНДУКТИВНОСТЬ КАТУШКИ | 9,5 мГн/фаза |
ВЫТЯГИВАЙТЕ-МОМЕНТ | БОЛЬШЕ, ЧЕМ | УДЕРЖИВАЮЩИЙ МОМЕНТ | БОЛЬШЕ, ЧЕМ |
4 гс-см при 500 импульсах в секунду | 16 гс-см при 0 импульсах в секунду | ||
МАКСИМАЛЬНАЯ ЧАСТОТА РЕАКЦИИ | БОЛЕЕ 1200 стр/с | МАКС. ПУСКОВАЯ ЧАСТОТА | БОЛЕЕ 900 стр/с |
КЛАСС ИЗОЛЯЦИИ | КЛАСС E ДЛЯ КАТУШЕК | ПРОЧНОСТЬ ИЗОЛЯЦИИ | 100 В ПЕРЕМЕННОГО ТОКА НА ОДНУ СЕКУНДУ |
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ | 50MΩ DC 500V | РАБОЧАЯ ТЕМПЕРАТУРА | -0 - плюс 55 градусов |
Параметры продукта
Модель:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Напряжение: 5,0 В пост. тока (ИС драйвера: L6219) | |
Частота двигателя Диапазон рабочего напряжения | |
фазы | 2 фазы 4 провода |
Соотношение | 1: 50 |
Угол шага | 0.36 градуса |
Скорость без нагрузки (об/мин) | 60 об/мин / 1000 имп/с |
Ток без нагрузки (мА) | Меньше или равно 400 мА / 1000 импульсов в секунду |
Удерживающий крутящий момент (gf.cm) | 700gf.cm Мин. |
Вытяните крутящий момент (кгс.см) | 480gf.cm м мин / 1000pps |
Индуктивность (мГн) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |
Дисплей продукта
Упаковка Доставка
УПАКОВКА:
Стандартная экспортная картонная упаковка.
СРОК ПОСТАВКИ:
3-20 дней после подтверждения заказа, подробная дата доставки должна быть определена в соответствии с
Сезон производства и количество заказа.
ВНИМАНИЕ:
Если требуются специальные документы для таможенного оформления, пожалуйста, свяжитесь с нами заранее для подтверждения.
Вопросы-Ответы
Вопрос: 1. Какие двигатели вы можете предоставить?
A: На данный момент мы в основном поставляем микродвигатели и серию двигателей торможения постоянного тока, включая двигатель замедления с прямыми зубьями, планетарный двигатель замедления, двигатель замедления червяка. В настоящее время наша компания занимается разработкой различных типов двигателей с напряжением от 1 В до 30 В постоянного тока и двигателей. диаметром от 8 до 51 мм.
Вопрос: 2. Можете ли вы отправить мне прайс-лист?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: Для заказов стандартное время выполнения составляет 3-25 дней, и это время может быть короче или длиннее в зависимости от модели, периода и количества.
В:4. Можете ли вы разработать новые двигатели, если мы можем предоставить стоимость инструмента?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
Вопрос: 5. Не могли бы вы прислать мне бесплатные образцы?
Да, также мы можем вернуть стоимость ваших образцов, когда вы размещаете заказ.
