Уменьшение скорости сальто структуры точности со стальным двигателем кодера, зацепленным коробкой передач для робота
Описание продукта
| Тип продукта | CHF-GM1024-N20VA Двигатель с энкодером постоянного тока |
| Длина вала | 10 мм |
| Вал Дианетер | Φ 3 мм D толщиной 2,5 мм (партия настраивается) |
| Напряжение | 3-6 В постоянного тока |
| Масса | Около 13 г |
| Спецификация проводки |
ZH1.5-6PIN-разъем Кодер |
| Технические характеристики |
Двухфазный энкодер AB, 7-строчный базовый сигнал напряжение 3,3 В или 5,0 В |
| Приложение |
Умный робот, умный манипулятор, умная мебель Интеллектуальная система фокусировки, миниатюрная головка и т. д. |
Кодированный двигатель постоянного тока представляет собой высокоточный двигатель, который широко используется в различных машинах и оборудовании.
Кодированные мотор-редукторы постоянного тока характеризуются высокой точностью регулирования скорости, крутящего момента и положения и могут выдерживать высокие скорости и высокие нагрузки. Он отличается простой конструкцией, длительным сроком службы, низким уровнем шума, небольшими размерами и легким весом.
Например, в «умном доме» мотор-редукторы постоянного тока могут использоваться для управления вентиляторами, кондиционерами, телевизорами и другими электроприборами для улучшения качества домашней жизни. В промышленном производстве двигатели постоянного тока с кодировкой замедления могут использоваться в роботизированных манипуляторах, автоматизированных производственных линиях, логистическом и конвейерном оборудовании.
Детальные изображения
Характеристики продукта
| Модель:CHF-GM1024-N20ABHL Редукторный двигатель постоянного тока |
| Напряжение: постоянный ток 3.0В K100# Высокоскоростной порошковый сердечник. максимальная мощность 0,5 Вт |
| Коэффициент восстановления | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорость холостого хода (об/мин) | 300 | 150 | 100 | 72 | 42 | 30 |
| Ток холостого хода (мА) | Меньше или равно 150 | Меньше или равно 150 | Меньше или равно 150 | Меньше или равно 150 | Меньше или равно 150 | Меньше или равно 150 |
| Номинальный крутящий момент (кг.см) | 0.2 | 0.4 | 0.6 | 0.8 | 1.5 | 2.0 |
| Номинальная скорость (об/мин) | 150 | 85 | 52 | 38 | 22 | 15.5 |
| Номинальный ток (мА) | Меньше или равно 450 | Меньше или равно 450 | Меньше или равно 450 | Меньше или равно 450 | Меньше или равно 450 | Меньше или равно 450 |
| Крутящий момент сваливания (кг.см) | Больше или равно 0.5 | Больше или равно 1.0 | Больше или равно 1,5 | Не может превышать 3,0кг.см. | ||
| Ток сваливания (А) | Меньше или равно 1,1 | Меньше или равно 1,1 | Меньше или равно 1,1 | Меньше или равно 1,1 | Меньше или равно 1,1 | Меньше или равно 1,1 |
| сигнал зала | 339.71 | 701.4 | 1043.77 | 1440.39 | 2455.88 | 3475.78 |
| Напряжение: 6 В постоянного тока K100 # Высокоскоростной порошковый сердечник. максимальная мощность 1,7 Вт |
| Коэффициент восстановления | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорость холостого хода (об/мин) | 600 | 300 | 200 | 145 | 85 | 60 |
| Ток холостого хода (мА) | Меньше или равно 200 | Меньше или равно 200 | Меньше или равно 200 | Меньше или равно 200 | Меньше или равно 200 | Меньше или равно 200 |
| Номинальный крутящий момент (кг.см) | 0.4 | 0.8 | 1.2 | 1.5 | 3.0 | 3.0 |
| Номинальная скорость (об/мин) | 300 | 160 | 105 | 76 | 44 | 31 |
| Номинальный ток (мА) | Меньше или равно 900 | Меньше или равно 900 | Меньше или равно 900 | Меньше или равно 900 | Меньше или равно 900 | Меньше или равно 900 |
| Крутящий момент сваливания (кг.см) | Больше или равно 1.0 | Больше или равно 2.0 | Больше или равно 3.0 | Не может превышать 3,0кг.см. | ||
| Ток сваливания (А) | Меньше или равно 2,1 | Меньше или равно 2,1 | Меньше или равно 2,1 | Меньше или равно 2,1 | Меньше или равно 2,1 | Меньше или равно 2,1 |
| Напряжение: 3 В постоянного тока, 26 #, максимальная мощность 0, 1 Вт. |
| Коэффициент восстановления | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорость холостого хода (об/мин) | 155 | 77 | 50 | 38 | 22 | 15 |
| Ток холостого хода (мА) | Меньше или равно 50 | Меньше или равно 50 | Меньше или равно 50 | Меньше или равно 50 | Меньше или равно 50 | Меньше или равно 50 |
| Номинальный крутящий момент (кг.см) | 0.17 | 0.35 | 0.5 | 0.7 | 1.2 | 1.7 |
| Номинальная скорость (об/мин) | 90 | 45 | 30 | 22 | 12 | 9 |
| Номинальный ток (мА) | Меньше или равно 110 | Меньше или равно 110 | Меньше или равно 110 | Меньше или равно 110 | Меньше или равно 110 | Меньше или равно 110 |
| Крутящий момент сваливания (кг.см) | Больше или равно 0.4 | Больше или равно 0.8 | Больше или равно 1,2 | Больше или равно 1,6 | Больше или равно 2,8 | Больше или равно 3.0 |
| Ток сваливания (А) | Меньше или равно 0.3 | Меньше или равно 0.3 | Меньше или равно 0.3 | Меньше или равно 0.3 | Меньше или равно 0.3 | Меньше или равно 0.3 |
| Напряжение: 6 В постоянного тока, 26 #, максимальная мощность 0,45 Вт. |
| Коэффициент восстановления | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорость холостого хода (об/мин) | 310 | 155 | 105 | 77 | 44 | 31 |
| Ток холостого хода (мА) | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 |
| Номинальный крутящий момент (кг.см) | 0.17 | 0.35 | 0.5 | 0.7 | 1.2 | 1.7 |
| Номинальная скорость (об/мин) | 180 | 90 | 60 | 45 | 25 | 18 |
| Номинальный ток (мА) | Меньше или равно 170 | Меньше или равно 170 | Меньше или равно 170 | Меньше или равно 170 | Меньше или равно 170 | Меньше или равно 170 |
| Крутящий момент сваливания (кг.см) | Больше или равно 0.8 | Больше или равно 1,5 | Больше или равно 2,2 | Больше или равно 2,7 | Не может превышать 3,0кг.см. | |
| Ток сваливания (А) | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 |
| Напряжение: 12 В постоянного тока A12#, максимальная мощность 0,9 Вт. |
| Коэффициент восстановления | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорость холостого хода (об/мин) | 440 | 220 | 145 | 110 | 62 | 44 |
| Ток холостого хода (мА) | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 | Меньше или равно 65 |
| Номинальный крутящий момент (кг.см) | 0.4 | 0.8 | 1.2 | 1.5 | 2.8 | 3.0 |
| Номинальная скорость (об/мин) | 230 | 130 | 85 | 60 | 32 | 27 |
| Номинальный ток (мА) | Меньше или равно 220 | Меньше или равно 220 | Меньше или равно 220 | Меньше или равно 220 | Меньше или равно 220 | Меньше или равно 220 |
| Крутящий момент сваливания (кг.см) | Больше или равно 0.6 | Больше или равно 1,2 | Больше или равно 1,7 | Больше или равно 2,3 | Не может превышать 3,0кг.см. | |
| Ток сваливания (А) | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 | Меньше или равно 0.6 |
Упаковка и доставка
УПАКОВКА:
Стандартная экспортная картонная упаковка.
СРОК ПОСТАВКИ:
Через 3-20 дней после подтверждения заказа подробная дата доставки должна быть определена в соответствии с
Сезон производства и количество заказа.
ВНИМАНИЕ:
Если требуются специальные документы для таможенного оформления, пожалуйста, свяжитесь с нами заранее для подтверждения.
Часто задаваемые вопросы
Вопрос: 1. Какие двигатели вы можете предоставить?
A: На данный момент мы в основном предлагаем микродвигатели и серию тормозных двигателей постоянного тока, включая тормозные двигатели с прямым зубом, планетарные тормозные двигатели, червячные тормозные двигатели. В настоящее время наша компания занимается разработкой различных типов двигателей с напряжением от 1 В постоянного тока до 30 В постоянного тока. и диаметр двигателя от 8 до 51 мм.
Вопрос: 2. Можете ли вы прислать мне прайс-лист?
О: Все наши двигатели изготавливаются по индивидуальному заказу с учетом различных требований, таких как срок службы, уровень шума, напряжение, вал и т. д. Цена также варьируется в зависимости от годового объема. Поэтому нам действительно сложно предоставить прайс-лист. Если вы поделитесь своими подробными требованиями и годовым объемом, мы посмотрим, какое предложение мы можем предоставить.
Вопрос: 3. Каков срок выполнения обычного заказа?
О: Стандартное время выполнения заказов составляет 3-25 дней, и это время может быть короче или дольше в зависимости от модели, периода и количества.
Вопрос: 4. Можете ли вы разработать новые двигатели, если мы предоставим стоимость оснастки?
A:Да. Пожалуйста, поделитесь подробными требованиями, такими как производительность, размер, годовое количество, целевая цена и т. д. Затем мы проведем оценку, чтобы узнать, сможем ли мы организовать это или нет.
Вопрос: 5. Не могли бы вы прислать мне бесплатные образцы?
Да, также мы можем вернуть вам гонорар за образцы, когда вы размещаете заказ.
горячая этикетка : Прецизионная конструкция, снижение скорости переворота со стальным редуктором, мотор-энкодер для робота, Китай, производители, фабрика, индивидуальные, оптом, оптом, на складе
You Might Also Like
Двигатель постоянного тока размера 555 6 В 12 В 24 В...
AB Фаза 130 Металл Скорость Энкодер Тахометр Двигатель
Электрический двигатель 27Т ДК с высоким крутящим мо...
Высокоскоростной двигатель 50TPA 42k для пенопластов...

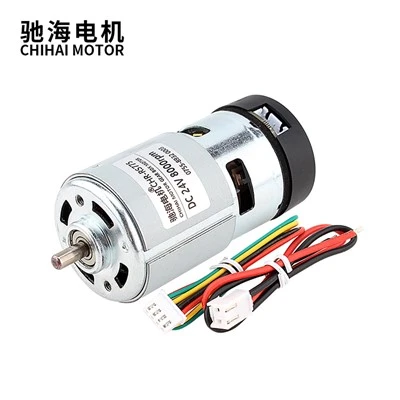

Двигатель постоянного тока с угольной щеткой
